Интегрированные сети ISDN
Схема соединения двух модемов (Ми М через канал

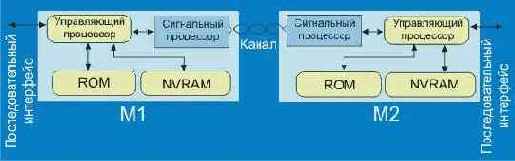

Рисунок 4.3.7.1. Схема соединения двух модемов (М1 и М2) через канал
В качестве последовательного интерфейса может выступать RS-232, V.35, G.703 и т.д.. Все модемы содержат в себе управляющий микропроцессор, постоянную память (ROM), куда записано фирменное программное обеспечение и интерпретатор команд, энергонезависимую память (NVRAM - non-volatile RAM), которая хранит конфигурационные профайлы модема, телефонные номера и т.д., буфер ввода/вывода (128-256 байт), сигнальный процессор (DSP), включающий в себя модулятор и демодулятор, интерфейс для связи с ЭВМ (RS-232) и оперативную память.
Первоначально модемы использовались для связи через традиционные коммутируемые телефонные линии. Так как такие линии содержат только два провода, а информационный обмен должен происходить в обоих направлениях одновременно, возникает проблема отделения передаваемого сигнала от приходящего из вне (подавление эхо; см. раздел 2.1). Для выделенных четырехпроводных линий эта проблема значительно упрощается, здесь прием и передача осуществляется по разным скрученным парам и эхо возникает лишь из-за перекрестных наводок (NEXT). Модемы подключаются к последовательным интерфейсам ЭВМ (COM-порт, RS-232), иногда для подключения модема используется специальная плата расширения, которая имеет дополнительные буферы и помогает достичь большего сжатия информации, существуют модемы, подключаемые и к параллельному порту ЭВМ. Модемы (микромодемы) могут работать не только через общедоступную телефонную сеть, они могут найти применение при соединении терминалов или ЭВМ в пределах организации, если расстояние между ними исчисляются сотнями метров (а иногда и километрами). В этом случае они помогают повысить надежность связи и исключить влияние разностей потенциалов между земляными шинами соединяемого оборудования. Микромодемы не требуют подключения к сети переменного тока, так как получают питание через разъем последовательного интерфейса (RS-232).
Все протоколы модемов утверждаются международным телекоммуникационным союзом (ITU), ранее за это был ответственен Консультативный комитет CCITT. Асинхронные модемы поддерживают определенный набор команд, который был впервые применен фирмой hayes в модеме smartmodem 1200. Модемы, придерживающиеся этого стандарта, называются Hayes-совместимыми. Совместимость предполагает идентичность функций первых 28 управляющих регистров модема (всего модем может иметь более сотни регистров). Почти все внутренние команды начинаются с символов AT (attention) и имеют по три символа. По этой причине их иногда называют AT-командами. Hayes-совместимость гарантирует, что данный модем будет работать со стандартными терминальными программами. Реально набор команд для модемов разных производителей варьируется в широких пределах. Для синхронных модемов набор команд регламентируется стандартом V.25bis. Ниже (таблица 4.3.7.1) приводится перечень стандартных модемных протоколов и стандартов.
