Интегрированные сети ISDN
Поток ячеек OAM F5 уровня

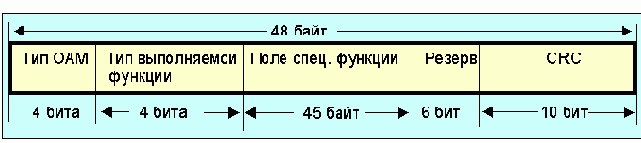

Рисунок 4.3.5.14. Формат ячейки OAM F4
Поток ячеек OAM F5 уровня виртуального канала каких-либо специальных идентификаторов виртуальных путей не использует. В заголовках ячеек потока oam F5 типа точка-точка в поле типа данных (PT) записывается код 100, а для сегментных потоков виртуальных каналов PT=101. Значения кодов полей тип OAM и выполняемой функции приведены в таблице 4.3.5.5. Для решения проблем выявления и локализации отказов в сети АТМ используются ячейки AIS (alarm indication signal – аварийный сигнал), RDI/FERF (remote defect indication/far end reporting failure – указатель отказа на удаленном конце), контроля непрерывности (continuity check) и проверки с применением обратной связи (loopback). Для ячеек AIS и RDI поля тип отказа имеет 8 байт (по умолчанию во все октеты записывается 0х6А), а для указателя места отказа выделено 9 байт. Полезная часть поля данных в этих ячейках равна 45 байтам, из них 28 зарезервировано на будущее.
