Формат сообщения AALсубуровня конвергенции

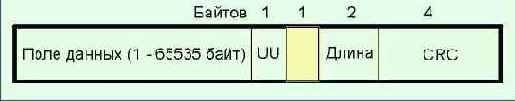

Рисунок 4.3.5.8a. Формат сообщения AAL5 субуровня конвергенции


UU

(user to user) – поле необходимо для верхних уровней, чтобы обеспечить мультиплексирование;

Длина

двухоктетное поле длины поля данных (PDU);

CRC

4-октетная контрольная сумма;

Однобайтовое поле, расположенное между полями UU и длина зарезервировано для использования в будущем. Так как здесь для переноса информации используется заголовок, работа AAL не является независимой от нижележащего уровня, что является нарушением эталонной модели. Инкапсулироваться в поля данных AAL5 могут блоки длиной до 216-1 октетов (65535). Выполнение операций здесь зависит от того, работает ли система в режиме сообщения или потока. На подуровне конвергенции для передачи протокольного блока данных используется 4-х байтовая CRC с образующим полиномом G(x) = x32 + x26 + x23 + x22 + x16 + x12 + x11 + x10 + x8 + x7 + x5 + x4 + x2 + x + 1, что обеспечивает высокую надежность корректности доставки. Положение адаптационного уровня в рамках эталонной модели показано на Рисунок 4.3.5.9. Следует впрочем заметить, что не вполне ясно, какой уровень занимает сам протокол ATM (транспортный или сетевой?).
