Формат заголовка ATM-пакета (сетевой интерфейс пользователя - UNI)

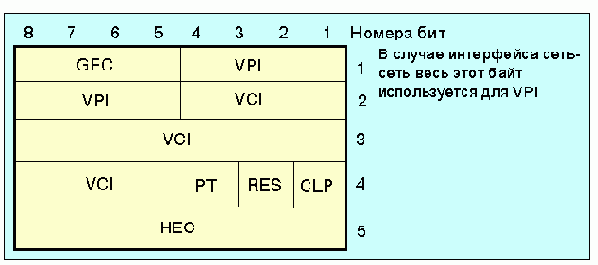

Рисунок 4.3.5.2 Формат заголовка ATM-пакета (сетевой интерфейс пользователя - UNI)


Для интерфейса сеть-сеть (NNI) используется ячейка с несколько иным форматом заголовка. Там весь первый октет выделен для VPI, а поле GFC отсутствует.



GFC

Generic flow control (4 бита, смотри описание пакетов ISDN) – общее управление потоком.

VPI

Virtual path identifier (8 бит, служит для целей маршрутизации) – идентификатор виртуального пути.

VCI

Virtual call identifier (16 бит, служит для целей маршрутизации) – идентификатор виртуального канала.

PT

Payload type (2 бита, тип данных; это поле может занимать и зарезервированное субполе RES.)

RES

зарезервированный бит.

CLP

(Cell loss priority - уровень приоритета при потере пакета) указывает на то, какой приоритет имеет пакет (cell), и будет ли он отброшен в случае перегрузки канала.

HEC

header error control (8 бит, поле контроля ошибок)

Ряд значений VCI и VPI имеют фиксированные значения, приведенные в таблице 4.3.5.1
