Топологическая схема сети Arcnet

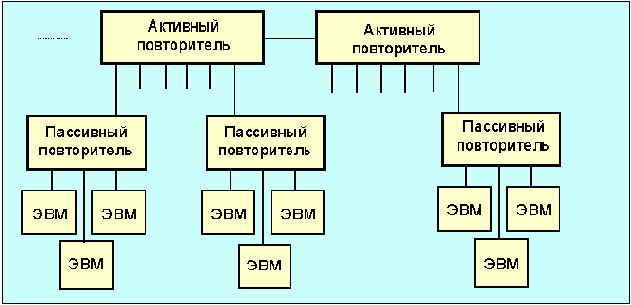

Рисунок 4.1.5.1. Топологическая схема сети Arcnet


Все кадры начинаются с аппаратного заголовка и завершаются пользовательскими данными, в начале которых всегда присутствует программный заголовок. Между аппаратным и программным заголовками вводится заполнитель, обеспечивающий постоянство длин пакетов. Этот заполнитель удаляется интерфейсом так, что программа его не видит.

Короткие кадры могут содержать от 0 до 249 байт полезной информации. Длинные кадры могут нести от 253 до 504 байт. Для того, чтобы иметь возможность работать с кадрами, содержащими 250, 251 или 252 байт информации, введен специальный формат (exception). Форматы этих кадров ARCNET представлены на Рисунок 4.1.5.2.

Эти пакеты представлены так, как их видит программное прикладное обеспечение, по этой причине это представление иногда называется “буферным”. Пакеты в сети выглядят несколько иначе: идентификатор места назначения дублируется, заполнитель между полем смещения и идентификатором протокола вообще не пересылается.

arcnet позволяет делить длинные внешние пакеты или сообщения на ряд фрагментов, максимальное число которых может достигать 120.

Поле флаг фрагментации указывает на наличие фрагментации пакета. Не фрагментированные пакеты имеют этот флаг равный нулю. Для первого пакета фрагментированного сообщения этот флаг равен ((t-2)*2)+1, где t - полное число фрагментов.
