Некоторые топологии вычислительных систем

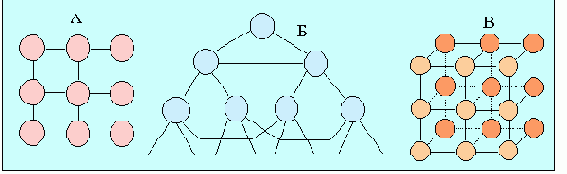

Рисунок 4.3. Некоторые топологии вычислительных систем


Метод доступа к сети

Метод доступа определяет метод, который используется при мультиплексировании/демультиплексировании данных в процессе передачи их по сети. Большая часть современных сетей базируется на алгоритме доступа CSMA/CD (carrier sensitive multiple access with collision detection), где все узлы имеют равные возможности доступа к сетевой среде, а при одновременной попытке фиксируется столкновение и сеанс передачи повторяется позднее. Здесь нет возможности приоритетного доступа и по этой причине такие сети плохо приспособлены для задач управления в реальном масштабе времени. Некоторое видоизменение алгоритма CSMA/CD (как это сделано в сетях CAN или в IBM DSDB) позволяют преодолеть эти ограничения. Доступ по схеме CSMA/CD (из-за столкновений) предполагает ограничение на минимальную длину пакета. По существу, метод доступа CSMA/CD предполагает широковещательную передачу пакетов (не путать с широковещательной адресацией). Все рабочие станции логического сетевого сегмента воспринимают эти пакеты хотя бы частично, чтобы прочесть адресную часть. При широковещательной адресации пакеты не только считываются целиком в буфер, но и производится прерывание процессора для обработки факта прихода такого пакета. Логика поведения субъектов в сети с доступом CSMA/CD может варьироваться. Здесь существенную роль играет то, синхронизовано ли время доступа у этих субъектов. В случае Ethernet такой синхронизации нет. В общем случае при наличии синхронизации возможны следующие алгоритмы.

А.

  • Если канал свободен, терминал передает пакет с вероятностью 1.
  • Если канал занят, терминал ждет его освобождения, после чего производится передача.
  • Б.

    1. Если канал свободен, терминал передает пакет.
    2. Если канал занят, терминал определяет время следующей попытки передачи. Время этой задержки может задаваться некоторым статистическим распределением.

    В.

    1. Если канал свободен, терминал с вероятностью р передает пакет, а с вероятностью 1-р он откладывает передачу на t секунд (например, на следующий временной домен).
    2. При повторении попытки при свободном канале алгоритм не изменяется.
    3. Если канал занят, терминал ждет пока канал не освободится, после чего действует снова согласно алгоритму пункта 1.

    Алгоритм А на первый взгляд представляется привлекательным, но в нем заложена возможность столкновений с вероятностью 100%. Алгоритмы Б и В более устойчивы в отношении этой проблемы.

    Следующим по популярности после csma/cd является маркерный доступ (Token Ring, Arcnet и FDDI), который более гибок и обеспечивает приоритетную иерархию обслуживания. Массовому его внедрению препятствует сложность и дороговизна. Хотя региональные сети имеют самую разнообразную топологию, практически всегда они строятся на связях точка-точка.

    В таблице 4.1 представлены сводные данные по основным видам локальных сетей, используемых в настоящее время (список не является полным).
