Формат описания внешних маршрутов

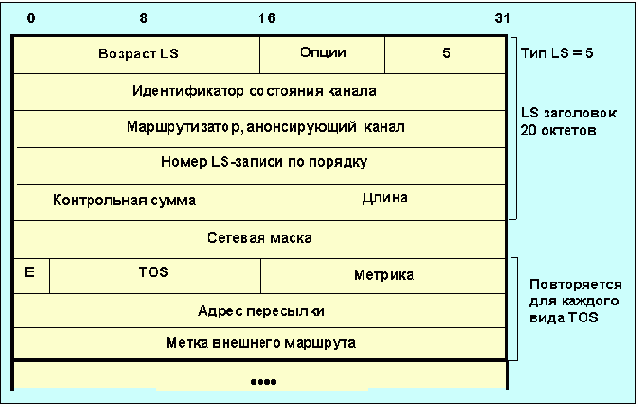

Рисунок 4.2.11.2.13 Формат описания внешних маршрутов


Сетевая маска характеризует место назначения рекламируемого маршрута. Так для сети класса A маска может иметь вид 0xFF000000. Последующий набор полей повторяется для каждого вида TOS. Поля для TOS=0 заполняются всегда, и это описание является первым. Бит E характеризует внешнюю метрику. Если E=0, то она может непосредственно (без преобразования) сравниваться с метриками других каналов. При E=1 метрика считается больше любой метрики. Поле адрес пересылки указывает на место, куда будут пересылаться данные, адресованные рекламируемым маршрутом. Если адрес пересылки равен 0.0.0.0, данные посылаются пограничному маршрутизатору автономной системы - источнику данного сообщения. Метка внешнего маршрута - 32-битовое число, присваиваемое каждому внешнему маршруту. Эта метка самим протоколом OSPF не используется и предназначена для информирования других автономных систем при работе внешних протоколов маршрутизации. Маршрутная таблица OSPF содержит в себе:

  • IP-адрес места назначения и маску;
  • тип места назначения (сеть, граничный маршрутизатор и т.д.);
  • тип функции (возможен набор маршрутизаторов для каждой из функций TOS);
  • область (описывает область, связь с которой ведет к цели, возможно несколько записей данного типа, если области действия граничных маршрутизаторов перекрываются);
  • тип пути (характеризует путь как внутренний, межобластной или внешний, ведущий к AS);
  • цена маршрута до цели;
  • очередной маршрутизатор, куда следует послать дейтограмму;
  • объявляющий маршрутизатор (используется для межобластных обменов и для связей автономных систем друг с другом).
  • Преимущества OSPF:

  • Для каждого адреса может быть несколько маршрутных таблиц, по одной на каждый вид IP-операции (TOS).
  • Каждому интерфейсу присваивается безразмерная цена, учитывающая пропускную способность, время транспортировки сообщения. Для каждой IP-операции может быть присвоена своя цена (коэффициент качества).
  • При существовании эквивалентных маршрутов OSFP распределяет поток равномерно по этим маршрутам.
  • Поддерживается адресация субсетей (разные маски для разных маршрутов).
  • При связи точка-точка не требуется IP-адрес для каждого из концов. (Экономия адресов!)
  • Применение мультикастинга вместо широковещательных сообщений снижает загрузку не вовлеченных сегментов.
  • Недостатки:

  • Трудно получить информацию о предпочтительности каналов для узлов, поддерживающих другие протоколы, или со статической маршрутизацией.
  • OSPF является лишь внутренним протоколом.
