Интегрированные сети ISDN



Формат общего заголовка



Рисунок 4.4.9.6.8. Формат общего заголовка

В общем заголовке имеются следующие поля:

Vers. 4 бита – Номер версии протокола. В данном описании = 1.

Флаги: 4 бита - 0x01-0x08. Зарезервированы.

Флаги пока не определены.

Тип Msg. Тип сообщения (8 бит).

1 = Path

2 = Resv

3 = PathErr

4 = ResvErr

5 = PathTear

6 = ResvTear

7 = ResvConf

Контрольная сумма RSVP: 16 бит

Дополнение по модулю один контрольной суммы сообщения (в процессе вычисления поле контрольной суммы считается нулевым). Если в поле записан нуль, это означает, что контрольная сумма не вычислялась.

Send_TTL: 8 бит

Значение TTL для протокола IP, с которым было послано сообщение.

Длина RSVP: 16 бит

Полная длина RSVP сообщения в байтах, включая общий заголовок и объекты переменной длины, которые за ним следуют.

17. Форматы объектов

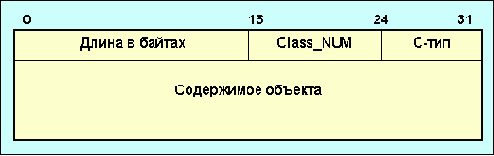

Каждый объект состоит из одного или более 32-битных слов с 4-байтовым заголовком. Формат объекта показан на Рисунок 4.4.9.6.9:
