Пример составного пакета RTCP (#: SSRC/CSRC)

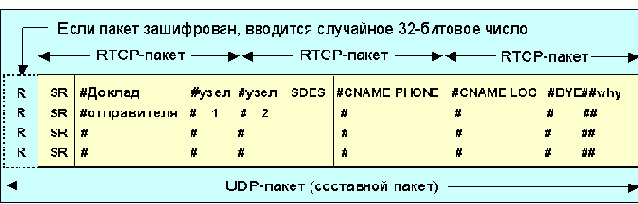

Рисунок 4.4.9.3.1. Пример составного пакета RTCP (#: SSRC/CSRC)


Протокол RTP построен так, чтобы позволять приложению изменять число участников от единиц до тысяч. Например, при аудио конференциях информационный поток всегда ограничен (сколько бы не было участников, все они одновременно говорить не могут, так как не смогут ничего понять). Однако, трафик управления таким свойством не обладает. Если доклады о приеме от каждого участника поступают с постоянной частотой, трафик управления будет расти пропорционально числу участников. Следовательно, нужно принимать меры по ограничению трафика.

Для каждой сессии предполагается, что предельно допустимый информационный трафик сессии делится между участниками. Эта полоса пропускания может быть зарезервирована. Полоса не зависит от метода кодирования, но на выбор метода кодирования может оказать влияние имеющаяся в распоряжении полоса пропускания используемого канала. Определенные ограничения на полосу сессии может накладывать конкретное приложение. Вычисления полосы пропускания, необходимой для управления, требует учета издержек транспортных протоколов (например, UDP и IP).

Трафик управления должен быть ограничен малой долей полной полосы пропускания сессии: настолько малой, чтобы не нанести ущерба основной функции транспортного протокола – переносу информации. Предлагается, чтобы доля трафика сессии, выделенная на RTCP была фиксирована на уровне не более 5%. Параметры, определяющие трафик, должны быть идентичными для всех участников, так чтобы они могли корректно вычислить период рассылки отчетов. Эти параметры фиксируются в соответствующем профайле.

Алгоритм вычисления периода рассылки составных RTCP-пакетов включает в себя следующие моменты:

o Отправители коллективно выделяют по крайней мере 1/4 управляющего трафика, так чтобы в сессиях с большим числом получателей и малым числом отправителей новые участники быстро получали cname узлов отправителей.

o Вычисленный интервал между RTCP-пакетами должен быть больше 5 сек, с тем чтобы избежать превышения допустимого значения трафика при флуктуациях информационного потока, когда число участников мало.


o Интервалы между RTCP-пакетами варьируются случайным образом в пределах [0.5-1.5] от вычисленного значения, с тем чтобы избежать непреднамеренной синхронизации работы участников [3]. Первый RTCP-пакет, посланный после подключения к сессии, также задерживается случайным образом со средним значением, равным половине вычисленного интервала.
o Для того чтобы адаптироваться к количеству пересылаемой контрольной информации, вычисляется среднее значение размера составного пакета для отправляемых и получаемых дейтограмм.
Этот алгоритм может использоваться для сессий, в которых всем участникам позволено посылать данные. В этом случае полоса пропускания сессии зависит от произведения трафика индивидуального отправителя на число участников сессии, а полоса пропускания RTCP должна быть равна 5% от этого значения.
Вычисление периода рассылки RTCP-пакетов зависит от оценки числа узлов, участвующих в сессии. Новые узлы добавляются к этому числу, когда они услышаны и соответствующие записи занесены в таблицы SSRC или CSRC-идентификаторов. Новые записи не рассматриваются, как действующие, до тех пор, пока не будет получено несколько пакетов с новым SSRC. Записи могут быть стерты из таблицы, когда приходит пакет RTCP Bye с соответствующим идентификатором SSRC.
Участник может пометить другой узел как пассивный, или удалить его из списка, если от него не получено RTP или RTCP-пакетов в течение нескольких периодов RTCP-отчетов (пороговое число периодов предлагается сделать равным 5). Это обеспечивает определенную устойчивость против случайной потери пакетов. Все узлы должны вычислить период RTCP-отчетов, чтобы корректно оценить время тайм-аута.
Если зарегистрированный узел помечен как пассивный, он будет оставаться в списках достаточно долго и учитываться при вычислении распределения полосы пропускания для RTCP. Значение тайм-аута предлагается сделать равным 30 минутам. Заметим, что это значение почти в 5 раз больше, чем наибольшая величина периода рассылки RTCP-отчетов, который составляет 2-5 мин.


Данная спецификация определяет несколько элементов описания источника (SDES). Сюда входит CNAME (каноническое имя), Name (персональное имя) и Email (электронный адрес). Спецификация предлагает также средства для определения типа RTCP-пакетов, специфического для конкретного приложения. Приложения должно проявлять определенную осторожность при выделении полосы для любой дополнительной информации, так как это неизбежно вызовет замедление скорости предоставления отчетов и задержит присылку. Рекомендуется, чтобы дополнительная информация индивидуального участника не занимала более 20% полосы, выделенной для RTCP. Более того, даже не предполагается, что все элементы SDES будут включаться каждым приложением. Например, приложение может посылать только CNAME, name и email и не посылать более никакой дополнительной информации. name может быть присвоен более высокий приоритет чем email, так как name будет отображаться пользовательским интерфейсом приложения постоянно, в то время как Email может отображаться только при запросе. При каждой RTCP рассылке, должны посылаться RR- и SDES-пакеты. Последний содержит элемент Cname. Для небольших сессий, работающих с минимальными периодами рассылки, это будет делаться в среднем каждые 5 секунд. Каждая третья рассылка (15 секунд) может содержать один дополнительный элемент в пакете SDES. Семь из восьми раз это будет элемент name, и каждый восьмой раз (2 минуты) это будет элемент Email.
Когда несколько приложений работают одновременно, например, в случае мультимедиа конференции, допускается, чтобы дополнительная информация пересылалась только в рамках одной RTP-сессии. Остальные сессии будут использовать только элемент cname.
RTP-получатели обеспечивают обратную связь контроля качества, используя RTCP пакеты отчетов, которые могут принимать ту или иную форму в зависимости от того, является ли получатель одновременно и отправителем. Единственным различием между формами отчета отправителя (SR) и получателя (rr), помимо кода типа пакета, является то, что отчет отправителя содержит 20-байтовую секцию информации об отправителе.


SR посылается, если узел отправил какие-либо информационные пакеты за время подотчетного периода (с момента отправки предыдущего отчета), в противном случае отправляется пакет RR.
Как SR так и RR-формы включают в себя нуль или более блоков отчетов о приеме, один для каждого источника синхронизации, от которого получатель принял информационные RTP-пакеты с момента последнего отчета. Отчеты не направляются для источников, перечисленных в списке CSRC. Каждый блок отчета о приеме содержит статистику данных, полученных от конкретного источника. Так как в SR или RR-пакет можно поместить максимум 31 блок отчетов, дополнительные RR-пакеты укладываются после исходного SR или RR-пакета.
Пакет отчета отправителя состоит из трех секций (см. Рисунок 4.4.9.3.2), за которыми может следовать четвертая, которая определяется, если необходимо, профайлом. Первая секция – заголовок, имеет 8 октетов. Эта секция содержит следующие поля:
Версия (v): 2 бита
Идентифицирует версию протокола RTP, которая совпадает с версией RTCP-пакетов. Для данной спецификации v=2.
Заполнитель (p): 1 бит
Если бит заполнителя p=1, то этот пакет RTCP содержит некоторые октеты заполнителя после управляющей информации. Последний октет заполнителя содержит число октетов заполнителя. Заполнитель может быть нужен при некоторых алгоритмах шифрования, использующих фиксированные блоки. В составных RTCP-пакетах, заполнитель может быть нужен только последнему пакету, так как составной пакет шифруется как целое.
