Схема подключения сервера к переключателю

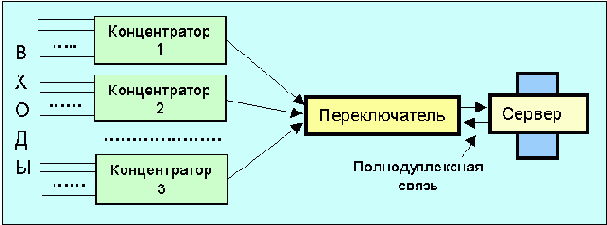

Рисунок 4.1.1.4.6 Схема подключения сервера к переключателю
При использовании в сети большого числа мостов и/или переключателей может сформироваться топология связей, когда от одного сегмента к другому пакет может попасть более чем одним путем (см. Рисунок 4.1.1.4.7). Приведенная на рисунке схема неработоспособна и некоторые связи должны быть ликвидированы. В данном примере проблема может быть решена удалением мостов BR-2 и BR-3 или разрывом связей, помеченных символом “X”.
Проблему ликвидации связей, способных привести к зацикливанию, решает протокол STP (Spanning Tree Protocol; алгоритм предложен Пёлманом в 1992 году), который автоматически блокирует некоторые соединения, а в случае недоступности основного пути открывает эти заблокированные соединения, обеспечивая высокую надежность сети. STP является частью протокола мостов IEEE 802.1d.
При использовании протокола STP каждой связи присваивается при конфигурации определенный вес (чем меньше, тем выше приоритет). Мосты периодически рассылают специальные сообщения (BPDU - Bridge Protocol Data Unit), которые содержат коды их уникальных идентификаторов, присвоенные им при изготовлении. Мост или переключатель с наименьшим значением такого кода становится корневым ("корень дерева"). Затем выявляется наикратчайшее расстояние от корневого моста/переключателя до любого другого моста в сети. Граф, описывающий дерево наикратчайших связей, и является "расширяющимся деревом". Такое дерево включает все узлы сети, но необязательно все мосты/переключатели. Этот алгоритм функционирует постоянно, отслеживая все топологические изменения.
Современные мосты позволяют создавать виртуальные субсети (VLAN), увеличивающие сетевую безопасность. VLAN позволяет ограничить зону распространения широковещательных пакетов, улучшая эксплуатационные характеристики сети в целом.
