Интегрированные сети ISDN



Схема сетевого моста

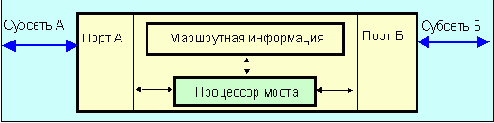

Рисунок 4.1.1.4.2. Схема сетевого моста


Мост является активным устройством, которое способно адаптироваться к изменениям в окружающей сетевой среде. При этом пакеты, отправленные из сегмента А и адресованные устройству, которое подключено к этому же сегменту, никогда не попадут в сегмент Б и наоборот. Через мост проходят лишь пакета, отправленные из сети А в Б или из Б в А.

Функцию моста с определенными скоростными ограничениями может выполнять и обычная ЭВМ, имеющая два сетевых интерфейса и соответствующее программное обеспечение. Мосты при разумном перераспределении серверов и рабочих станций по сетевым сегментам позволяют выровнять и даже эффективно снизить среднюю сетевую загрузку. Когда на один из входов моста приходит пакет, производится сравнение адреса получателя с содержимым внутренней базы данных. Если адрес в базе данных отсутствует, мост посылает широковещательный запрос в порт, противоположный тому, откуда получен данный пакет с целью выяснения местоположения адресата. Понятно, что появление в субсетях a и Б двух объектов с идентичными адресами ни к чему хорошему не приведет. При поступлении отклика вносится соответствующая запись в базу данных. Параллельно анализируется и адрес отправителя и, если этот адрес в базе данных отсутствует, производится его запись в банк адресов соответствующего порта. В базу данных записывается также время записи адреса в базу данных. Содержимое базы данных периодически обновляется. К любой подсети может вести несколько путей, но для нормальной работы мостов и переключателей все пути кроме одного должны быть заблокированы. Функциональная схема работы моста показана на Рисунок 4.1.1.4.3. Сети, между которыми включается мост, не обязательно должны работать согласно идентичным протоколам. Возможны мосты между Ethernet и Token Ring или между Ethernet и ATM.
