Схема сетевого повторителя

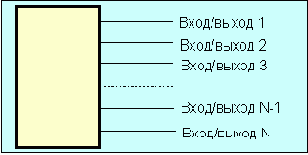

Рисунок 4.1.1.4.1 Схема сетевого повторителя
Все входы/выходы повторителя с точки зрения пакетов эквивалентны. Если повторитель многовходовый, то пакет пришедший по любому из входов будет ретранслирован на все остальные входы/выходы повторителя. Чем больше кабельных сегментов объединено повторителями, тем больше загрузка всех сегментов. При объединении нескольких сегментов с помощью повторителя загрузка каждого из них становится равной сумме всех загрузок до объединения. Это справедливо как для коаксиальных кабельных сегментов, так и для повторителей, работающих со скрученными парами (хабы - концентраторы). Некоторые повторители контролируют наличие связи между портом и узлом (link status), регистрируют коллизии и затянувшиеся передачи (jabber – узел осуществляет передачу дольше, чем это предусмотрено протоколом), выполняют согласование типа соединения (autonegotiation). В этом случае они обычно снабжены SNMP-поддержкой.
Для преодоления этого нежелательного явления используются сетевые мосты или переключатели. Мост соединяет два сегмента сети, при инициализации он изучает списки адресов устройств, подсоединенных к каждому из сегментов. В дальнейшем мост записывает в свою память эти списки и пропускает из сегмента в сегмент лишь транзитные пакеты. Существуют мосты, которые оперируют с физическими и с IP-адресами (cм. стандарт IEEE 802.1d).
