ADPCM-преобразователь голоса в код для кбит/с

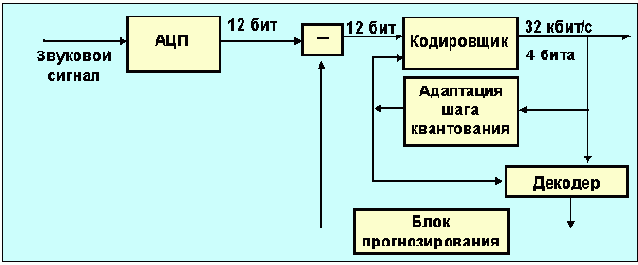

Рисунок 2.4.3. ADPCM-преобразователь голоса в код для 32кбит/с


Блок прогнозирования является адаптивным фильтром, который использует предшествующий код для оценки последующего стробирования. На вход кодировщика поступает сигнал, пропорциональный разнице между входным сигналом и предсказанием. Чем точнее предсказание, тем меньше бит нужно, чтобы с нужной точностью закодировать эту разницу. Характер человеческой речи позволяет заметно снизить требования к каналу при использовании адаптивного дифференциального преобразователя.

Для компактных музыкальных дисков (cd) характерна полоса 50Гц - 20 кГц, обычная же речь соответствует полосе 50 Гц - 7 кГц. Только звуки типа Ф или С имеют заметные составляющие в высокочастотной части звукового спектра. Для высококачественной передачи речи используется субдиапазонный ADPCM-преобразователь (Adaptive Differential Pulse Code Modulation). В нем звук сначала стробируется с частотой 16 кГц, производится преобразование в цифровой код с разрешением не менее 14 бит, а затем подается на квадратурный зеркальный фильтр (qmf), который разделяет сигнал на два субдиапазона (50Гц-4кГц и 4кГц-7кГц). Диапазоны этих фильтров перекрываются в области 4кГц. Нижнему диапазону ставится в соответствие 6 бит (48кбит/с), а верхнему 2 бита (16 Кбит/с). Выходы этих фильтров мультиплексируются, формируя 64 кбит/с -поток.

На CD используется 16-битное кодирование с частотой стробирования 44,1 кГц, что создает информационный поток 705 Кбит/c. Для стерео сигнала этот поток может удвоиться. Практически это не так - сигналы в стереоканалах сильно коррелированны, и можно кодировать и передавать лишь их разницу, на практике высокочастотные сигналы каналов суммируются, для различия каналов передается код их относительной интенсивности. Исследования показывают, что для акустического восприятия тонкие спектральные детали важны лишь в окрестности 2 кГц. Для передачи звуковой информации с учетом этих факторов был разработан стандарт MUSICAM (Masking pattern Universal Sub-band Integrated Coding and Multiplexing), который согласуется с ISO MPEG (Moving Picture Expert Group; стандарт ISO 11172). musicam развивает идеологию деления звукового диапазона на субдиапазоны, здесь 20кГц делится на 32 равных интервалов. Логарифмическая чувствительность человеческого уха и эффект маскирования позволяет уменьшить число разрядов кодирования. Эффект маскирования связан с тем, что в присутствии больших звуковых амплитуд человеческое ухо нечувствительно к малым амплитудам близких частот. Причем чем ближе частота к частоте маскирующего сигнала, тем сильнее этот эффект (см. Рисунок 2.4.4). Сплошной линией на рисунке показана нормальная зависимость порога чувствительности уха, а пунктиром - зависимость порога чувствительности в присутствии 500-герцного тона с амплитудой в 110 дБ.
