Структура кадра STM-1

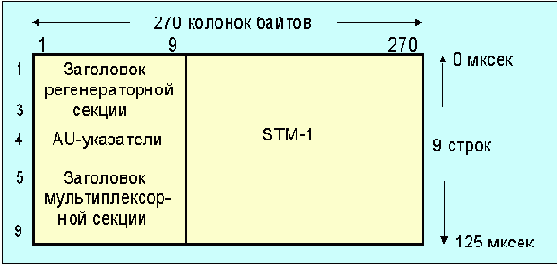

Рисунок 4.3.6.3 Структура кадра STM-1




Первые 9 колонок кадра, исключая строку 4, используются в качестве заголовка. Регенераторная часть служит для передачи сигнала между линейным оборудованием и несет в себе флаги разграничения кадров, средства для обнаружения ошибок и управления телекоммуникационным каналом.

Мультиплексорный заголовок используется мультиплексорами, обеспечивая детектирование ошибок и информационный канал с пропускной способностью 576 Кбит/с. AU (administrative units) - предлагает механизм эффективной транспортировки информации STM-1. Административный блок перераспределяет информацию внутри виртуального контейнера. Начало виртуального контейнера индицируется указателем au, в котором содержится номер байта, с которого начинается контейнер. Таким образом, начала STM-1 и VC не обязательно совпадают.
