Схема использования скользящего окна

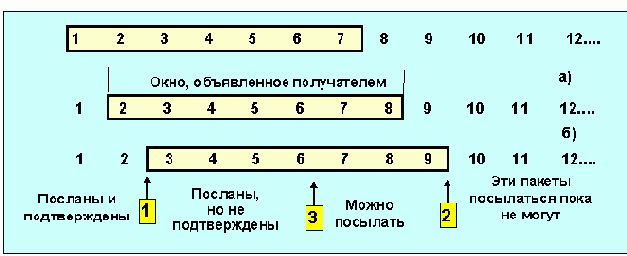

Рисунок 4.4.3.5. Схема использования скользящего окна
После прихода отклика на пакет окно смещается вправо на одну позицию. Теперь отправитель может послать и пакет . Если порядок прихода откликов нарушается, сдвиг окна может задержаться. Размер окна в сегментах определяется соотношением:
window > RTT*B/MSS,
где B – полоса пропускания канала в бит/с, а MSS – максимальный размер сегмента в битах, а window - в сегментах.
Для протокола TCP механизм скользящего окна может работать на уровне октетов или сегментов. В первом случае нужно учитывать каждый раз размер поля данных переданного и подтвержденного сегмента. В TCP-протоколе используется три указателя (стрелки на Рисунок 4.4.3.3б):
Первый указатель определяет положение левого края окна, отделяя посланный сегмент, получивший подтверждение, от посланного сегмента, получение которого не подтверждено. Второй указатель отмечает правый край окна и указывает на сегмент, который может быть послан до получения очередного подтверждения. Третий указатель помечает границу внутри скользящего окна между уже посланными сегментами и теми, которые еще предстоит послать. Получатель организует аналогичные окна для обеспечения контроля потока данных. Если указатель 3 совпадет с указателем 2, отправитель должен прервать дальнейшее отправление пакетов до получения хотя бы одного подтверждения. Обычно получатель посылает одно подтверждение (ACK) на два полученных сегмента.
Регулирование трафика в TCP подразумевает существование двух независимых процессов: контроль доставки, управляемый получателем с помощью параметра window, и контроль перегрузки, управляемый отправителем с помощью окна перегрузки cwnd (congestion window) и ssthreth (slow start threshold). Первый процесс отслеживает заполнение входного буфера получателя, второй - регистрирует перегрузку канала, а также связанные с этим потери и понижает уровень трафика. В исходный момент времени при установлении соединения cwnd делается равным одному MSS, а ssthreth=65535 байтам.
Программа, управляющая пересылкой, никогда не пошлет больше байт, чем это задано cwnd и объявленным получателем значением window. Когда получение очередного блока данных подтверждено, значение cwnd увеличивается. Характер этого увеличения зависит от того, осуществляется медленный старт или реализуется процедура подавления перегрузки. Если cwnd меньше или равно ssthreth, выполняется медленный старт, в противном случае осуществляется подавление перегрузки. В последнем случае cwndi+1 = cwndi + MSS/8 +(MSS*MSS)/cwnd. Если возникает состояние перегрузки канала значение cwnd снова делается равным одному MSS.
В качестве модуля приращения cwnd используется MSS. При получении подтверждения (ACK) окно перегрузки увеличивается на один сегмент ("медленный старт", CWNDi+1 = CWNDi + размер_сегмента, последнее слагаемое нужно, если размер окна задан в октетах, в противном случае вместо него следует использовать 1) и теперь отправитель может послать, не дожидаясь ACK, уже два сегмента и т.д.. Ширина окна, в конце концов, может стать настолько большой, что ошибка доставки в пределах окна станет заметной. Тогда будет запущена процедура “медленного старта” или другой алгоритм, который определит новое, уменьшенное значение окна. Окно перегрузки позволяет управлять информационным потоком со стороны отправителя, блокируя возможные перегрузки и потери данных в промежуточных узлах сети (о других методах подавления перегрузки канала смотри раздел "Сети передачи данных"). Если переполнения не происходит, CWND становится больше окна, объявленного получателем, и именно последнее будет ограничивать поток данных в канале. Размер окна, объявленный получателем, ограничивается произведением полосы пропускания канала (бит/с) на RTT (время распространения пакета туда и обратно). Максимально допустимый размер окна в TCP равен 65535 байт (задается размером поля). Конечной целью регулирования трафика является установление соответствия между темпом передачи и возможностями приема.
Причиной перегрузки может быть не только ограниченность размера буфера, но и недостаточная пропускная способность какого-то участка канала. С учетом этого обстоятельства каждый отправитель формирует два окна: окно получателя и окно перегрузки (ширина этого окна равна cwnd). Каждое из этих окон задает число байтов, которое может послать отправитель. Реальное число байтов, которое разрешено послать, равно минимальному из этих окон. При инициализации соединения окно перегрузки имеет ширину равную максимальному сегменту, который может быть использован в данном канале. Отправитель посылает такой сегмент. Если будет прислано подтверждение до истечения времени таймаута, размер окна перегрузки удваивается и посылается два сегмента максимальной длины. При получении подтверждения доставки каждого из сегментов окно перегрузки увеличивается на один сегмент максимальной длины. Когда ширина окна перегрузки становится равной B сегментов и все B посланных сегментов получают подтверждение, окно перегрузки возрастает на число байт, содержащихся в этих сегментах. Таким образом, ширина окна перегрузки последовательно удваивается, пока доставка всех сегментов подтверждается. Рост ширины окна перегрузки при этом имеет экспоненциальный характер. Это продолжается до тех пор, пока не наступит таймаут или окно перегрузки не сравняется с окном получателя. Именно эта процедура и называется медленным стартом (Джекобсон, 1988).
Как было сказано выше, помимо окон перегрузки и получателя в TCP используется третий параметр - порог (иногда он называется порогом медленного старта ssthresh). При установлении соединения ssthresh=64 Kбайт. В случае возникновения таймаута значение ssthresh делается равным CWND/2, а само значение CWND приравнивается MSS (см. Рисунок 4.4.3.6). Далее запускается процедура медленного старта, чтобы выяснить возможности канала. При этом экспоненциальный рост cwnd осуществляется вплоть до значения ssthresh. Когда этот уровень cwnd достигнут, дальнейший рост происходит линейно с приращением на каждом шагу равным MSS (Рисунок 4.4.3.6).
