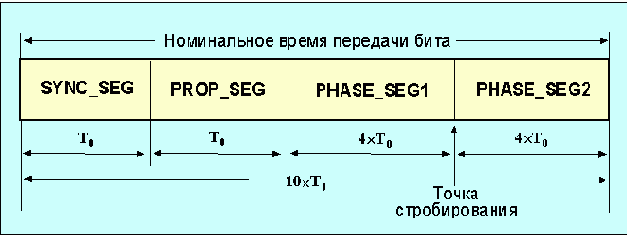

Рисунок 4.1.4.3 Временные зоны периода передачи одного бита
Первая временная область (SYNC_SEG) служит для синхронизации работы различных узлов сети. Область PROP_SEG предназначена для компенсации временных задержек в сети и равна сумме времени распространения сигнала по каналу и задержки во входных компараторах. PHASE_SEG1 и PHASE_SEG2 служат для компенсации фазовых ошибок и могут увеличиваться или уменьшаться после синхронизации. T0 - минимальный квант времени, используемый для формирования временной шкалы в пределах периода передачи одного бита (длительность внутреннего такта может быть значительно короче). Момент стробирования определяет момент времени, когда проверяется состояние канала. Этот момент должен быть синхронным для всех узлов сети. Длительность этих временных областей может задаваться программно. Чем длиннее канал, тем меньшую скорость передачи информации он может обеспечить (см. табл. 3.3.4.2).
