Формат кадра X

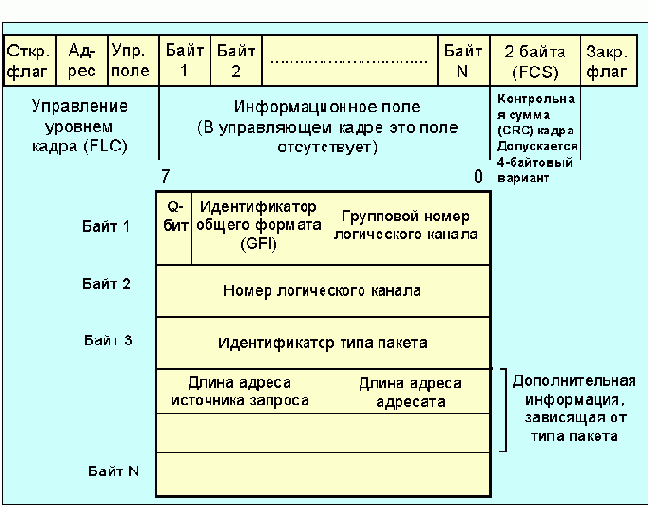

Рисунок 4.3.2.3. Формат кадра X.25


Открывающий и закрывающий флаги для бит-ориентированного формата несут в себе код 0x7e. Когда не передается никакой информации, по каналу пересылается непрерывный поток флагов 01111110. Посылка более 6 единиц подряд воспринимается как флаг абортирования связи. Если необходимо передать информационную последовательность 01111110, после первых пяти единиц вводится дополнительный нуль, приемник восстанавливает истинную информацию, удаляя эти лишние нули. В случае байт-ориентированных кадров открывающий и завершающий флаги имеют по два байта [DLE (Символы кодов стандарта ISO 646-1973 (МТК-5, ГОСТ 13059-74). Здесь и далее используется русская терминология в соответствии со стандартом ГОСТ 26556-85, STX и DLE, ETX, соответственно, для информационного кадра и DLE, STX и DLE, ETX для управляющего]. Адрес в пакете X.25 занимает всего один байт, что определяет предельное число терминальных устройств, подключаемых к одному каналу. Кадр на уровне 2 имеет двухбайтовый заголовок, содержащий байт адреса и байт типа. Для нумерации кадров на уровне 2 используется 3 бита. При работе со скользящим окном откликов это позволяет иметь до 7 кадров в очереди. При использовании спутниковых каналов с большими задержками можно переходить в режим расширенной нумерации (7 бит), где длина очереди может достигать 128. Если удаленный партнер не способен работать в режиме расширенной нумерации, он отклонит запрос соединения. При работе в режиме расширенной нумерации возможно применение 3-байтовых заголовков вместо двухбайтовых.

Значения поля идентификатора общего формата (GFI - general format identifier) приведено в таблице 4.3.2.2. Бит 8 этого поля (Q) используется в информационных пакетах как индикатор уровня передаваемых данных. Групповой номер логического канала и номер логического канала присваиваются по соглашению с администрацией сети во время постановки на обслуживание. Поля групповой номер логического канала и номер логического канала присутствуют во всех пакетах кроме пакетов регистрации и повторного пуска, где они принимают нулевое значение.
