используется для запроса специального отклика

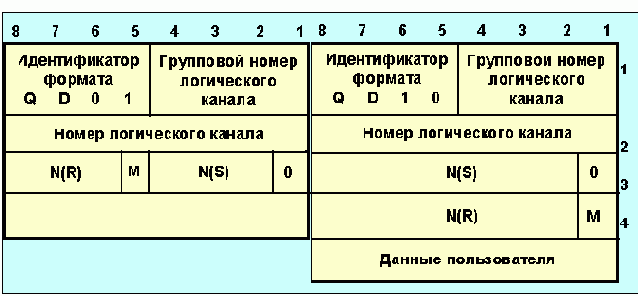

Рисунок 4.3.2.9. Форматы пакетов данные. Слева - по модулю 8, справа - по модулю 128





Q -
бит определяет тип кадра-пакета, Q=1 - управляющий пакет для PAD, Q=0 - информационный пакет. Бит D используется для запроса специального отклика на пакет со стороны удаленного конца виртуального канала. Бит M указывает на то, что данный пакет является частью более крупного пакета, который должен быть воссоздан позднее.

Индекс S (send) соответствует отправке, а индекс R - приему (receive). Если используется нумерация пакетов по модулю 8, N(S) занимает биты 2-4 включительно, при нумерации по модулю 128 для этого отводятся биты 2-8. Нумерация пакетов позволяет выявить потерю пакетов или изменение порядка их доставки. N(R) является номером пакета с принимающей стороны. Бит подтверждения доставки D (идентификатор формата) служит для указания необходимости сообщения о доставке данных получателем. Если D=1, то DTE обязано подтвердить доставку. Обязательность процедуры подтверждения определяется уже на фазе установления связи (сообщение запрос на установление связи принят). Если какой-либо узел по пути пересылки пакета не поддерживает процедуру подтверждения доставки, он пошлет сообщение запрос завершения (причина - несовместимость у адресата) и связь должна быть сформирована заново с учетом необходимости подтверждения во всех узлах-участниках. Размер поля данные в пакете может быть разным для разных узлов, участвующих в обмене. По этой причине число полученных пакетов может оказаться больше (или меньше) числа посланных. Для таких случаев предусмотрен флаг m (дополнительные данные). Возможность фрагментации и последующей сборки пакетов определяется управляющими битами M и D (см. таблицу 4.3.2.6).
