Алгоритм работы функции f

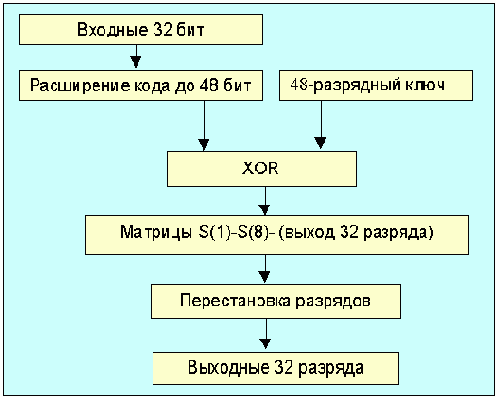

Рисунок 6.4.1.1. Алгоритм работы функции f


Преобразование начинается с перестановки бит (IP – Initial Permutation) в 64-разрядном блоке исходных данных. 58-ой бит становится первым, 50-ый – вторым и т.д. Схема перестановки битов показана ниже.

58 50 42 34 26 18 10 2

60 52 44 36 28 20 12 4

62 54 46 38 30 22 14 6

64 56 48 40 32 24 16 8

57 49 41 33 25 17 9 1

59 51 43 35 27 19 11 3

61 53 45 37 29 21 13 5

63 55 47 39 31 23 15 7

Полученный блок делится на две 32-разрядные части L0 и R0. Далее 16 раз повторяются следующие 4 процедуры:

  • Преобразование ключа с учетом номера итерации i (перестановки разрядов с удалением 8 бит, в результате получается 48-разрядный ключ)
  • Пусть A=Li, а J – преобразованный ключ. С помощью функции f(A,J) генерируется 32-разрядный выходной код.

    Выполняется операция XOR для Ri f(A,J), результат обозначается Ri+1.

    Выполняется операция присвоения Li+1=Ri.

    Структурная схема реализации алгоритма dea показана на Рисунок 6.4.1.2.
