Формат mac-адреса

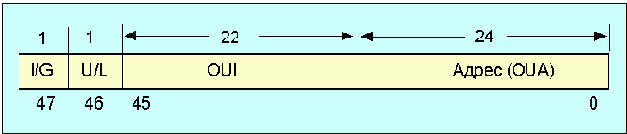

Рисунок 4.1.1.1.4. Формат mac-адреса
В верхней части рисунка указана длина полей адреса, в нижней – нумерация разрядов. Субполе I/G представляет собой флаг индивидуального или группового адреса. I/G=0 – указывает на то, что адрес является индивидуальным адресом сетевого объекта. I/G=1 характеризует адрес как мультикастинговый, в этом случае дальнейшее разбиение адреса на субполя теряет смысл. Субполе UL является флагом универсального или местного управления (определяет механизм присвоения адреса сетевому интерфейсу). U/L=1 указывает на локальную адресацию (адрес задан не производителем и ответственность за уникальность лежит на администраторе LAN). U/L=I/G=0 характерно для стандартных уникальных адресов, присваиваемых интерфейсу его изготовителем. Субполе OUI (organizationally unique identifier) позволяет определить производителя сетевого интерфейса. Каждому производителю присваивается один или несколько OUI. Размер субполя позволяет идентифицировать около 4 миллионов различных производителей. За корректность присвоения уникального адреса интерфейса (OUA – organizationally unique address) несет ответственность производитель. Двух интерфейсов одного и того же производителя с идентичными номерами не должно существовать. Размер поля позволяет произвести примерно 16 миллионов интерфейсов. Комбинация oui и oua составляют UAA (universally administrated address = IEEE-адрес).
Если в поле кадра протокол/тип записан код менее 1500, то это поле характеризует длину кадра. В противном случае – это код протокола, пакет которого инкапсулирован в кадр Ethernet.
Доступ к каналу Ethernet базируется на алгоритме CSMA/CD (carrier sense multiple access with collision detection). В Ethernet любая станция, подключенная к сети, может попытаться начать передачу пакета (кадра), если кабельный сегмент, к которому она подключена, свободен. Свободен ли сегмент, интерфейс определяет по отсутствию “несущей” в течение 9,6 мксек. Так как первый бит пакета достигает остальных станций сети не одновременно, может случиться, что попытку передачи совершат две или более станций, тем более что задержки в повторителях и кабелях могут достигать достаточно больших величин.
Такие совпадения попыток называются столкновениями. Столкновение (коллизия) распознается по наличию в канале сигнала, уровень которого соответствует работе двух или более трансиверов одновременно. При обнаружении столкновения станция прерывает передачу. Возобновление попытки может быть произведено после выдержки (кратной 51,2 мксек, но не превосходящей 52 мсек), значения которой является псевдослучайной величиной и вычисляется каждой станцией независимо (t= RAND(0,2min(n,10)), где n – содержимое счетчика попыток, а число 10 - backofflimit).
После выдержки станция увеличивает на единицу счетчик попыток и начинает очередную передачу. Предельное число попыток по умолчанию равно 16, если число попыток исчерпано, связь прерывается и выдается соответствующее сообщение. Передаваемый длинный кадр способствует “синхронизации” начала передачи пакетов несколькими станциями. Ведь за время передачи с заметной вероятностью может возникнуть необходимость передачи у двух и более станций. В момент, когда они обнаружат завершение пакета, будут включены таймеры IPG. К счастью информация о завершении передачи пакета доходит до станций сегмента не одновременно. Но задержки, с которыми это связано, являются также причиной того, что факт начала передачи нового пакета одной из станций не становится известным немедленно. При вовлечении в столкновение нескольких станций они могут уведомить остальные станции об этом, послав сигнал “затора” (jam - не менее 32 бит). Содержимое этих 32 бит не регламентируется. Такая схема делает менее вероятным повторное столкновение. Источником большого числа столкновений (помимо информационной перегрузки) может служить запредельная суммарная длина логического кабельного сегмента, слишком большое число повторителей, обрыв кабеля, отсутствие терминатора (50-омного согласователя кабеля) или неисправность одного из интерфейсов. Но сами по себе столкновения не являются чем-то негативным – это механизм, регулирующий доступ к сетевой среде.
Под логическим кабельным сегментом (иногда называемым областью столкновений) подразумевается один или несколько кабельных сегментов, объединенных повторителями.Анализ столкновений является одним из средств эффективной диагностики сети. Локальные столкновения (столкновения на сегменте, к которому непосредственно подключена рабочая станция) порождают укороченные пакеты-фрагменты (ведь их передача прерывается) с длиной менее 64 октетов. Большинство трансиверов и репитеров имеют на своих передних панелях индикаторы столкновений. Блок-схема реализации протокола CSMA/CD показана на Рисунок 4.1.1.1.4. Особое внимание я бы хотел обратить на влияние сигнала jam. В процессе пересылки столкнувшихся пакетов и за время передачи сигнала jam другие узлы могли захотеть что-то передать. Если таких узлов больше одного, то это приведет к синхронизации начала передачи этими узлами и к увеличению вероятности столкновения. Практически такую “синхронизацию” может осуществить любой достаточно длинный пакет. Такая синхронизация является причиной “коллапса” сети при большой загрузке.
