Схема протокольных подуровней для FDDI



Рисунок 4.1.6.2. Схема протокольных подуровней для FDDI

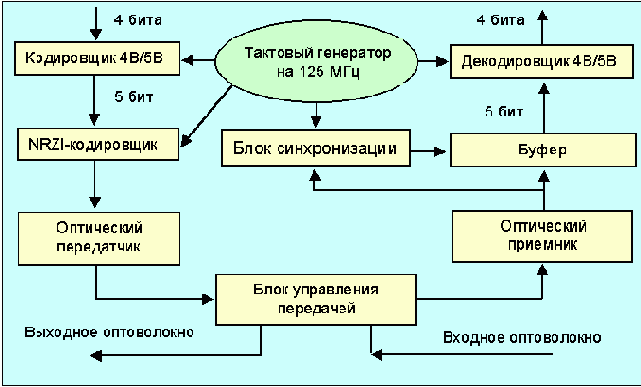

Уровень MAC (media access control) определяет доступ к сетевой среде, включая формат кадров, адресацию, алгоритм вычисления crc и механизм исправления ошибок. Уровень PHY (physical layer protocol) задает процедуру кодирования/декодирования, синхронизацию, формирование кадров и пр. В качестве базовой используется кодировка 4b/5b (преобразование 4-битного кода в 5-битный), а в канале - NRZI. Уровень PMD (physical layer medium) определяет характеристики транспортной среды, включая оптические каналы, уровни питания, регламентирует частоту ошибок, задает требования к оптическим компонентам и разъемам. Блок схема интерфейса между уровнями MAC и PHY показана на Рисунок 4.1.6.3.
