Семиуровневая эталонная модель ISO

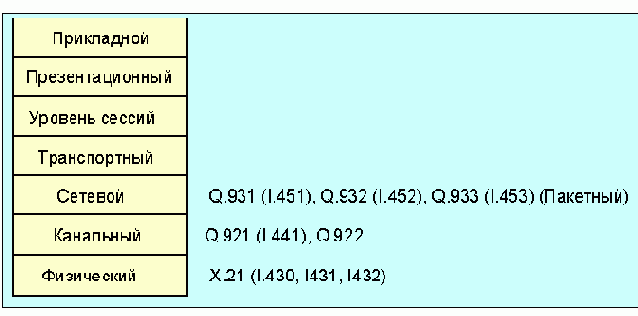

Рисунок 4.3.1.1. Семиуровневая эталонная модель ISO


Разбиение совокупности (стека) сетевых протоколов по уровням связана с попыткой унификации аппаратного и программного обеспечения. Предполагается, что каждому из уровней соответствует определенная ункциональная программа с жестко заданными входным и выходным интерфейсами. Форматы данных на заданном уровне модели для отправителя и получателя должны быть идентичны. Физический уровень локальных сетей определен документами, например, Ethernet II, IEEE 802.3 и т.д. Модели ISO наиболее полно соответствуют сети X.25.

Физический уровень X.25 определяет стандарт на связь между ЭВМ и сетевыми коммутаторами (X.21), а также на процедуры обмена пакетами между ЭВМ. X.21 характеризует некоторые аспекты построения общественных сетей передачи данных. Следует учитывать, что стандарт X.25 появился раньше рекомендаций ITU-T и опыт его применения был учтен при составлении новейших рекомендаций. На физическом уровне могут использоваться также протоколы X.21bis, RS232 или V.35.

Канальный уровень определяет то, как информация передается от ЭВМ к пакетному коммутатору (HDLC - high data link communication, бит-ориентированная процедура управления), на этом уровне исправляются ошибки, возникающие на физическом уровне.

Сетевой уровень определяет взаимодействие различных частей субсети, форматы пакетов, процедуры повторной передачи пакетов, стандартизует схему адресации и маршрутизации.

Транспортный уровень определяет надежность передачи данных по схеме точка-точка, избавляет уровень сессий от забот по обеспечению надежной и эффективной передачи данных.

Уровень сессий описывает то, как протокольное программное обеспечение должно организовать обеспечение выполнения любых прикладных программ. Организует двухстороннее взаимодействие сетевых объектов и необходимую синхронизацию процедур.

Презентационный уровень обеспечивает прикладной уровень стандартными услугами (сжатие информации, поддержка ASN.1 (abstract syntax notation 1) управляющих протоколов и т.д.).

Прикладной уровень - это все, что может понадобиться пользователям сетей, например X.400.

Международным стандартом в процедуре HDLC определены два вида кадров:
