Сообщение запрос эхо

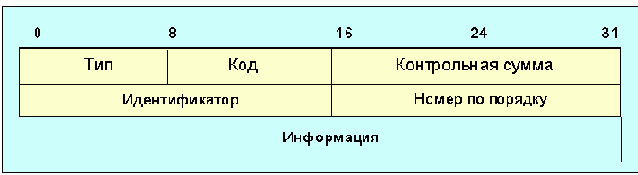

Рисунок 4.4.1.1.37. Сообщение запрос эхо


Поля IPv6:

Адрес места назначения – любой легальный IPv6-адрес

Поля ICMPv6:

Тип 128

Код 0

Идентификатор. Идентификатор, который помогает друг с другом связать запрос эхо и эхо-отклик. Может равняться нулю.

Номер по порядку

Номер по порядку имеет целью связать друг с другом запрос эхо и эхо-отклик. Может равняться нулю.

Информация. Нуль или более октетов произвольных данных.

Описание

Каждый узел должен реализовать функцию эхо-отклика ICMPv6 при получении запроса эхо. Узлу следует также предоставить пользовательский интерфейс для посылки запросов эхо и получения эхо-откликов для целей диагностики.

Формат сообщения эхо-отклик идентичен формату запроса эхо (Рисунок 20.5).

Поля IPv6:

Адрес места назначения копируется из поля адрес отправителя пакета запрос эхо.

Поля ICMPv6:



Тип 129

Код 0

Идентификатор. Идентификатор из исходного запроса эхо (echo request).

Номер по порядку. Номер по порядку из исходного запроса эхо.

Информация. Данные из исходного запроса эхо.

Описание

Каждый узел должен иметь встроенную функцию отклика ICMPv6, которая получает запросы эхо и посылает соответствующие эхо-отклики. Узел должен также реализовать интерфейс прикладного уровня для посылки запросов эхо и получения эхо-откликов для диагностических целей.

Адрес отправителя эхо-отклика, посылаемого в ответ на уникастный запрос эхо должен быть тем же самым, что и адрес места назначения в запросе эхо.

Эхо-отклик должен быть послан в ответ на запрос эхо, посланный по мультикастному адресу. Адрес отправителя в отклике должен быть уникастным адресом, принадлежащим интерфейсу, через который был получен мультикастный запрос эхо.

Информация, полученная в ICMPv6 сообщении запроса эхо, должна быть полостью возвращена без модификации в ICMPv6 эхо-отклике, если эхо-отклик не превысит MTU обратного прохода, в противном случае пакет укорачивается.

Оповещение верхнего уровня

Сообщения эхо-отклик должны передаваться пользовательскому интерфейсу ICMPv6, если соответствующий запрос эхо исходит не из IP-уровня.

Сообщение о членстве в группе имеет следующий формат:
