Терминальный ISDN-интерфейс

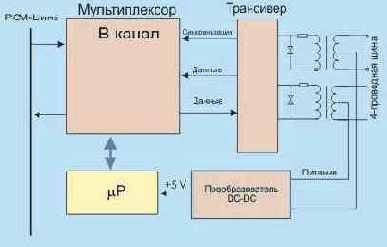

Рисунок 4.3.3.5 Терминальный ISDN-интерфейс


Нормальная амплитуда сигнала составляет 750 мВ. Формат кадра первого уровня показан на Рисунок 3.5.3.6, он содержит 48 бит и имеет длительность 250 мксек. Физическая скорость обмена составляет 192 Кбит/с (~5,2 мксек на бит). Блок-схема терминального ISDN-интерфейса показана на Рисунок 4.3.3.5. Питание интерфейса осуществляется через 4-проводный выходной кабель. На вход интерфейса подается импульсно-кодовый модулированный сигнал (ИКМ). Интерфейс обеспечивает доступ к B- и D-каналам. Номинальное смещение в начале кадра в случае обмена терминал-сеть, как показано на Рисунок 4.3.3.6, составляет 2 бита. В некоторых случаях оно может оказаться больше из-за задержек в кабеле. Кадр включает в себя несколько l-битов, которые служат для балансировки цуга по постоянному току. Для направления NT -> TE (связь сетевого оборудования с терминальным) первыми битами кадра являются F/L-пары (см. начало и конец диаграмм; временная ось направлена слева направо), нарушающие AMI-правила (чередование полярности сигнала при передаче логической единицы). Раз чередование нарушено, до завершения кадра должно присутствовать еще одно такое нарушение. Бит FA реализует это второе нарушение чередования полярности. A-бит используется в процедуре активации для того, чтобы сообщить терминалу о том, что система синхронизована. Активация может проводиться по инициативе терминала или сетевого оборудования, а деактивация может быть выполнена только сетью. Помимо B1, B2 (байты выделены стрелками) и D-каналов формируются также виртуальные E- и A-каналы. E-канал служит для передачи эхо от NT1 к TE в D-канале. Существует 10-битовое смещение (задержка) между D-битом, посылаемым терминалом, и E-битом эхо (отмечено стрелкой на Рисунок 4.3.3.6). M-бит используется для выделения мультифреймов (эта услуга недоступна в Европе). M-бит идентифицирует некоторые FA-биты, которые могут быть изъяты для того, чтобы сформировать канал управления (например, при проведении видеоконференций). S-бит является резервным. Назначения различных вспомогательных каналов собраны в таблице А.
